Конструктор. Чем он поможет в работе.
VIRE
Система крепления адаптеров.

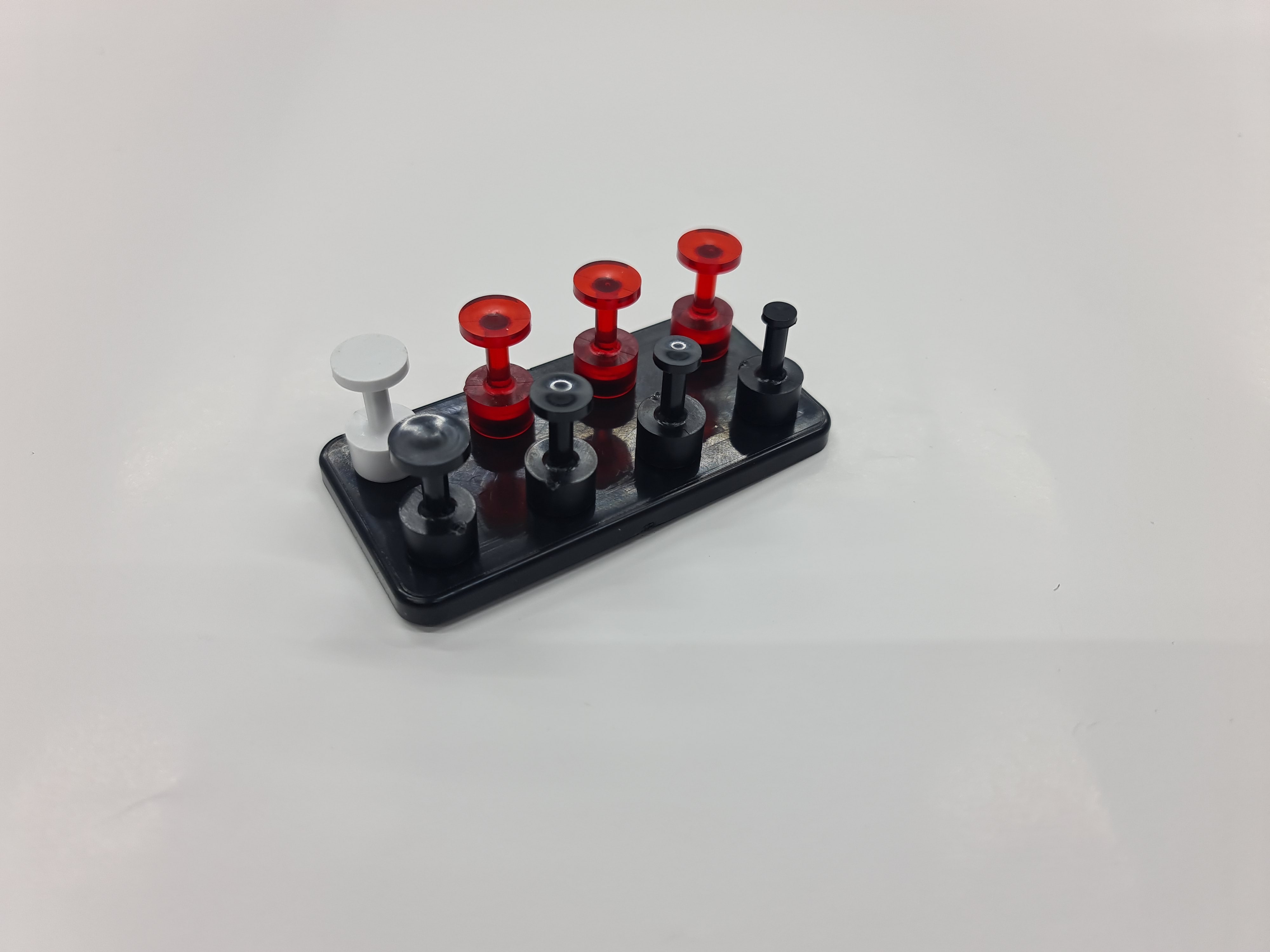

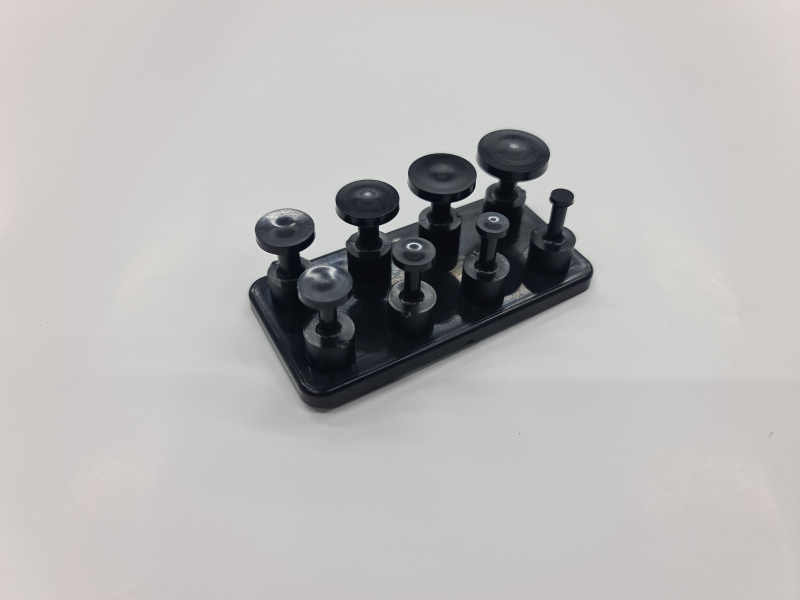

Бобышка клеевого адаптера имеет круглое углубление. Пластина для крепления имеет выступы круглой формы диаметром подходящие к углублению на бобышке адаптера, соединение имеет небольшой преднатяг, который позволяет удерживаться адаптеру на пластине достаточно надежно. В то же время натяг не слишком сильный, для простого снятия/установки адаптера на пластину.
Выступы на пластине расположены таким образом, что наружный диаметр бобышки адаптера с небольшим натяжением устанавливается между четырьмя ближайшими выступами
Размер пластины 2Х8 выступа.
В выступах имеются отверстия с конусом для крепления пластины к плоскости с помощью саморезов или винтов с потайной головкой. При этом сохраняется возможность установки на выступ с саморезом клеевого адаптера.

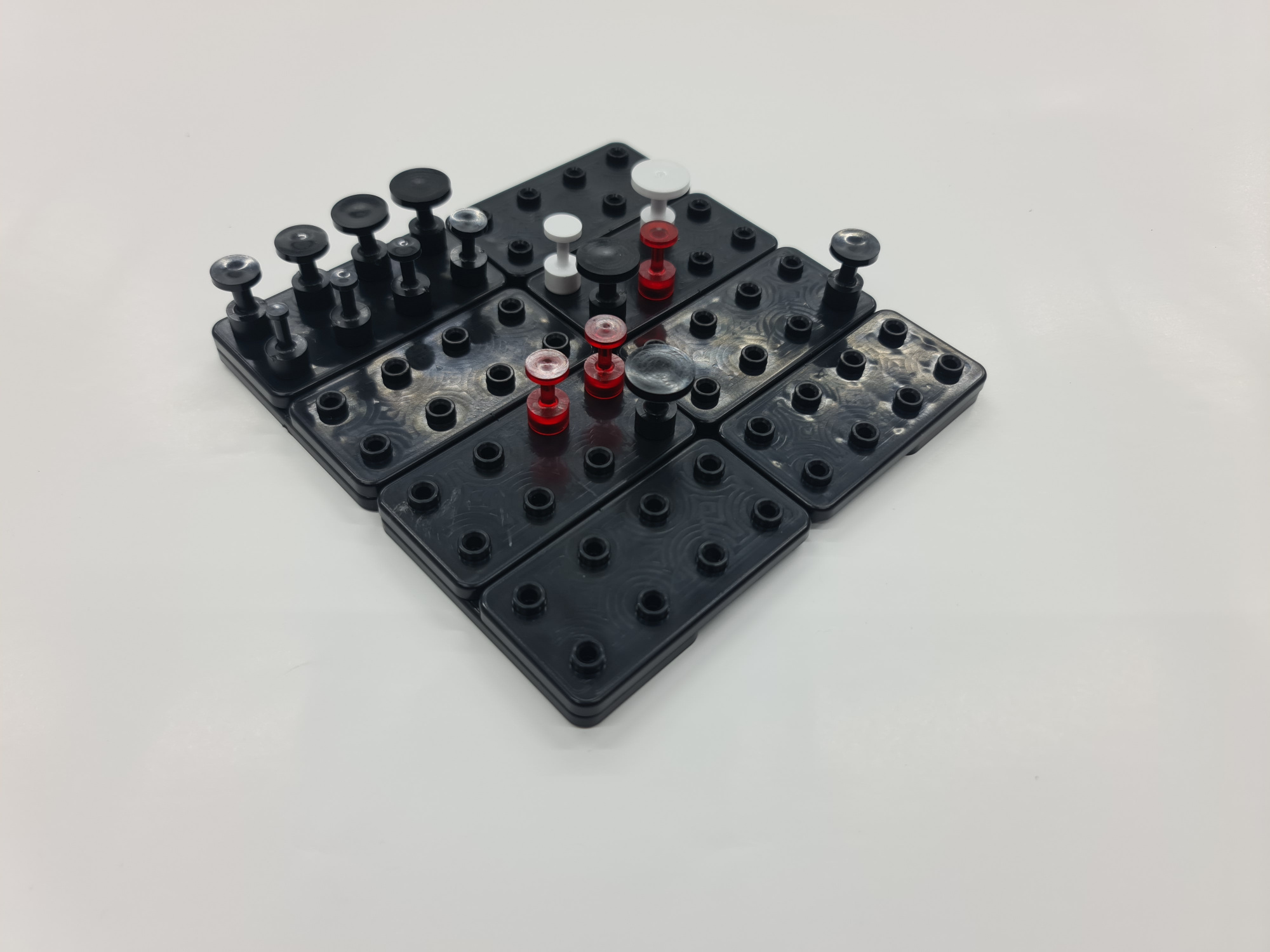

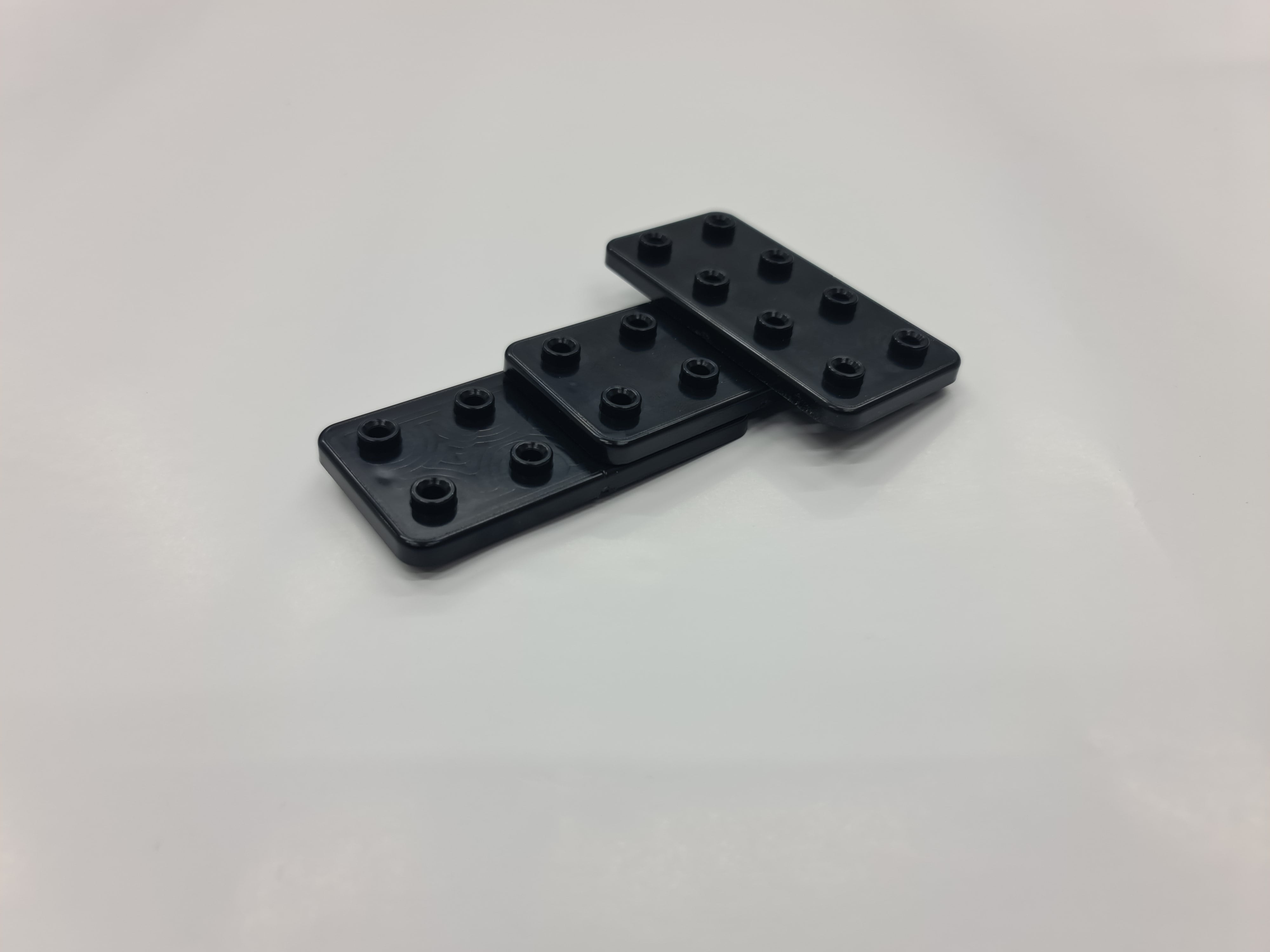

Пластина с обратной стороны имеет ребра жесткости на расстоянии равном диаметру выступов с наружной стороны. Такая конструкция позволяет соединять между собой пластины в неограниченном количестве.
